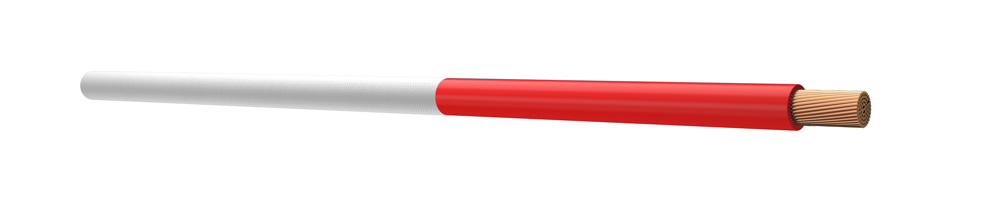

SIF-PUR F CLASS
SIF-PUR F CLASS
Elektrikli ekipmanların iç yüzeylerinde yüksek sıcaklık dayanımı ve yırtılma aşınma direnci gereken alanlarda özellikle motor sargılarının iç bağlantıları için uygundur. Santraller, mıknatıslar, transformatörler
| İletken | Elektrolitik esnek bakır (tavlanmış kızıl veya kalaylı) |
| İzolasyon | Silikon |
| Koruyucu katman | PUR (Poliüretan) emdirilmiş çok yüksek moleküler ağırlıklı polietilen (UHMwPE- dyneema olarak bilinir) elyaf örgü. |
| İletken | EN 60228 class 5 |
| Çalışma voltajı | 600 / 1000 V |
| Test voltajı | 3500 V |
| Kısa devre voltajı | 5000 V |
| Çalışma sıcaklığı | -50°C…+155°C |
| Max. depolama sıcaklığı | +40° C |
| İzolasyon malzemesinin mekanik özellikleri | EN 50363-1 |
| Elektrik testleri | EN 50395 |
| Yırtılma mukavemeti | ~40 N/mm |
| Halojensiz | EN 60754-1 EN 60754-2 |
| Kablo tipi Cable type | Kesit alanı Cross section (mm²) | Nominal Kablo Dış Çapı Nominal Cable Outer Diameter (Ømm) | Bakır ağırlığı Copper weight (kg/km) | Kablo ağırlığı Cable weight (kg/km) |
| SIF-PUR | 0,75 | 2,50 | 6,3 | 11,3 |
| SIF-PUR | 1,00 | 2,65 | 8,4 | 14,0 |
| SIF-PUR | 1,50 | 2,90 | 11,9 | 19,5 |
| SIF-PUR | 2,50 | 3,55 | 19,9 | 31,1 |
| SIF-PUR | 4,00 | 4,27 | 32,0 | 46,4 |
| SIF-PUR | 6,00 | 5,20 | 47,9 | 65,6 |
| SIF-PUR | 10,00 | 6,40 | 83,5 | 113,9 |
| SIF-PUR | 16,00 | 7,60 | 133,0 | 173,6 |
| SIF-PUR | 25,00 | 9,20 | 208,1 | 266,5 |
| SIF-PUR | 35,00 | 10,90 | 295,2 | 367,7 |
| SIF-PUR | 50,00 | 12,60 | 414,0 | 515,3 |
| SIF-PUR | 70,00 | 14,90 | 596,7 | 732,4 |
