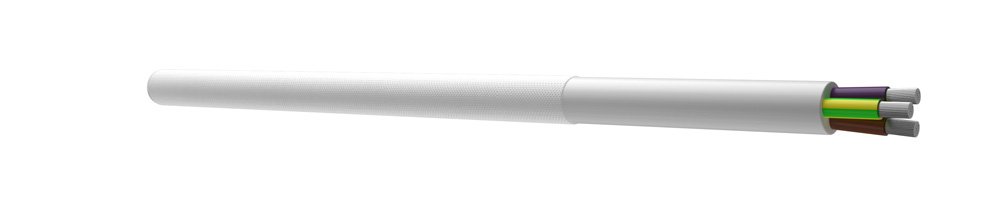

H05SST-F
H05SST-F
Çelik cam ve kimya sanayilerinde, profesyonel ve ev tipi elektrikli cihazlarda, aydınlatma ve elektrik sinyalizasyonunda 180° C ye kadar sıcaklıklarda kullanılırlar.
| İletken | Elektrolitik esnek bakır (Tavlanmış kızıl veya kalaylı) |
| İzolasyon | EI 2 Silikon |
| Kılıf | EM 9 Silikon |
| Koruyucu katman | Polyester veya cam elyaf örgü |
| İletken | EN 60228 class 5 |
| Çalışma voltajı | 300 / 500 V |
| Test voltajı | 2000 V |
| Kısa devre voltajı | 5000 V |
| Çalışma sıcaklığı | -60°C…+180°C |
| Max. depolama sıcaklığı | +40° C |
| İzolasyon malzemesinin mekanik özellikleri | EN 50363-1 EN 60811-100 |
| Kılıf malzemesinin mekanik özellikleri | EN 50363-2-1 EN 60811-100 |
| Referans standartlar | TS EN 50525-2-83 |
| Elektrik testleri | EN 50395 |
| Halojensiz | EN 60754-1 EN 60754-2 |
| Yangın esnasındaki testler | EN 60332-1-2 |
| Kablo tipi Cable type | Damar sayısı Number of cores | Kesit alanı Cross section (mm²) | Nominal Kablo Dış Çapı Nominal Cable Outer Diameter (Ømm) | Bakır ağırlığı Copper weight (kg/km) | Kablo ağırlığı Cable weight (kg/km) | |
| ( * ) H05SST-F | 2 | x | 0,75 | 6,75 | 12,73 | 56,92 |
| ( * ) H05SST-F | 3 | G | 0,75 | 7,35 | 19,09 | 70,86 |
| ( * ) H05SST-F | 4 | G | 0,75 | 7,90 | 25,45 | 85,88 |
| ( * ) H05SST-F | 5 | G | 0,75 | 8,65 | 31,82 | 103,74 |
| ( * ) H05SST-F | 2 | x | 1,00 | 7,30 | 16,97 | 68,35 |
| ( * ) H05SST-F | 3 | G | 1,00 | 7,70 | 25,45 | 81,88 |
| ( * ) H05SST-F | 4 | G | 1,00 | 8,35 | 33,94 | 99,88 |
| ( * ) H05SST-F | 5 | G | 1,00 | 9,10 | 42,42 | 121,13 |
| ( * ) H05SST-F | 2 | x | 1,50 | 8,80 | 23,96 | 99,67 |
| ( * ) H05SST-F | 3 | G | 1,50 | 9,30 | 35,94 | 119,34 |
| ( * ) H05SST-F | 4 | G | 1,50 | 10,30 | 47,91 | 150,33 |
| ( * ) H05SST-F | 5 | G | 1,50 | 11,30 | 59,89 | 183,54 |
| ( * ) H05SST-F | 2 | x | 2,50 | 10,25 | 40,10 | 144,06 |
| ( * ) H05SST-F | 3 | G | 2,50 | 10,90 | 60,15 | 175,81 |
| ( * ) H05SST-F | 4 | G | 2,50 | 12,05 | 80,19 | 221,51 |
| ( * ) H05SST-F | 5 | G | 2,50 | 13,20 | 100,24 | 269,65 |
| ( * ) H05SST-F | 3 | G | 4,00 | 12,75 | 97,05 | 253,33 |
| ( * ) H05SST-F | 4 | G | 4,00 | 14,05 | 129,40 | 319,56 |
| ( * ) H05SST-F | 3 | G | 6,00 | 14,40 | 145,02 | 343,75 |
| ( * ) H05SST-F | 4 | G | 6,00 | 15,90 | 193,35 | 433,68 |
