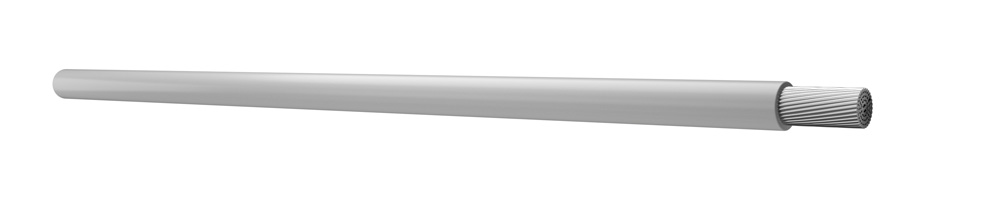

HTS (EWKF)
HTS (EWKF)
Diğer silikonlu kabloların hizmet ömrünün sınırlı olduğu ortamlarda kullanılmak üzere özel bir silikon kompaund kullanılarak üretilirler. Aşınma ve yıpranmaya dayanıklı dış kılıf ve damar izolasyonu sayesinde mekanik darbelere karşı dayanıklıdırlar. Dökümhanelerde, tuğla ve çelik tesislerinde kullanılırlar. Ayrıca sauna ve solaryum ünitelerinde kullanıma uygundurlar.
| İletken | Elektrolitik esnek bakır (tavlanmış kızıl veya kalaylı) |
| İzolasyon | Silikon |
| İletken | EN 60228 class 5 / 6 |
| Çalışma voltajı | 300 / 500 V |
| Test voltajı | 2000 V |
| Kısa devre voltajı | 5000 V |
| Çalışma sıcaklığı | -60°C…+180°C |
| Max. depolama sıcaklığı | +40° C |
| İzolasyon malzemesinin mekanik özellikleri | EN 50363-1 EN 60811-100 |
| Yırtılma mukavemeti | ~40 N/mm |
| Elektrik testleri | EN 50395 |
| Halojensiz | EN 60754-1 EN 60754-2 |
| Kablo tipi Cable type | Kesit alanı Cross section (mm²) | Nominal Kablo Dış Çapı Nominal Cable Outer Diameter (Ømm) | Bakır ağırlığı Copper weight (kg/km) | Kablo ağırlığı Cable weight (kg/km) |
| HTS | 0,25 | 1,90 | 2,3 | 5,5 |
| HTS | 0,35 | 2,05 | 3,1 | 6,8 |
| HTS | 0,50 | 2,15 | 4,4 | 8,3 |
| HTS | 0,75 | 2,35 | 6,3 | 10,8 |
| HTS | 1,00 | 2,50 | 8,4 | 13,4 |
| HTS | 1,50 | 2,95 | 11,9 | 18,6 |
| HTS | 2,50 | 3,60 | 19,9 | 29,6 |
| HTS | 4,00 | 4,10 | 32,0 | 44,2 |
| HTS | 6,00 | 4,70 | 47,9 | 62,5 |
| HTS | 10,00 | 6,10 | 83,5 | 108,5 |
| HTS | 16,00 | 7,50 | 133,0 | 165,3 |
| HTS | 25,00 | 9,00 | 208,1 | 253,8 |
| HTS | 35,00 | 10,25 | 295,2 | 350,2 |
| HTS | 50,00 | 12,15 | 414,0 | 490,7 |
| HTS | 70,00 | 14,35 | 596,7 | 697,5 |
| HTS | 95,00 | 15,85 | 773,0 | 893,4 |
| HTS | 120,00 | 17,70 | 995,1 | 1138,8 |
| HTS | 150,00 | 20,60 | 1283,0 | 1480,9 |
| HTS | 185,00 | 23,10 | 1500,0 | 1756,3 |
| HTS | 240,00 | 26,25 | 2090,0 | 2411,4 |
