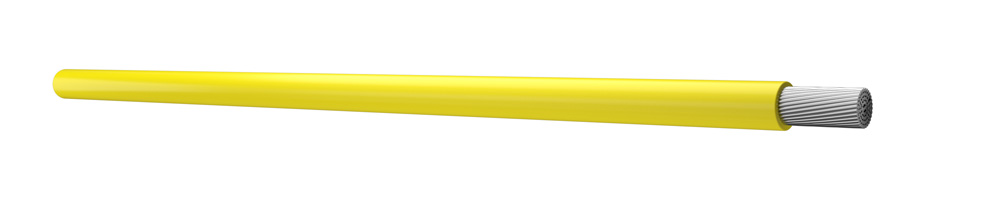

N2GFAF VDE HB-SIL
N2GFAF VDE HB-SIL
Beyaz eşya, aydınlatma, otomotiv, ürünlerinde ve sıcak ortamlarda kablo bağlantıları için kullanılırlar.
İletken | Elektrolitik esnek tavlanmış kızıl bakır 130°C kalaylı bakır 180°C |
İzolasyon | EI 2 Silikon |
İletken | EN 60228 class 5 |
Çalışma voltajı | 300 / 300 V |
Test voltajı | 2000 V |
Kısa devre voltajı | 5000 V |
Çalışma sıcaklığı | -60°C…+180°C |
Max. depolama sıcaklığı | +40° C |
İzolasyon malzemesinin mekanik özellikleri | EN 50363-1 EN 60811-100 |
Referans standartlar | VDE 0250 teil 502 |
Halojensiz | EN 60754-1 EN 60754-2 |
Kablo tipi Cable type | Kesit alanı Cross section (mm²) | Nominal Kablo Dış Çapı Nominal Cable Outer Diameter (Ømm) | Bakır ağırlığı Copper weight (kg/km) | Kablo ağırlığı Cable weight (kg/km) |
( * ) VDE HB-SIL | 0,25 | 1,90 | 2,25 | 5,94 |
( * ) VDE HB-SIL | 0,35 | 2,05 | 3,10 | 7,27 |
( * ) VDE HB-SIL | 0,50 | 2,15 | 4,40 | 8,86 |
( * ) VDE (N2GFAF) | 0,75 | 2,35 | 6,30 | 11,40 |
( * ) VDE HB-SIL | 1,00 | 2,50 | 8,40 | 14,04 |
( * ) VDE HB-SIL | 1,50 | 2,95 | 11,86 | 19,52 |
( * ) VDE HB-SIL | 2,50 | 3,60 | 19,85 | 30,99 |
( * ) VDE HB-SIL | 4,00 | 4,15 | 32,03 | 45,86 |
( * ) VDE HB-SIL | 6,00 | 4,70 | 47,86 | 64,46 |
( * ) VDE HB-SIL | 10,00 | 6,15 | 83,48 | 111,89 |
( * ) VDE HB-SIL | 16,00 | 7,50 | 133,00 | 169,73 |
