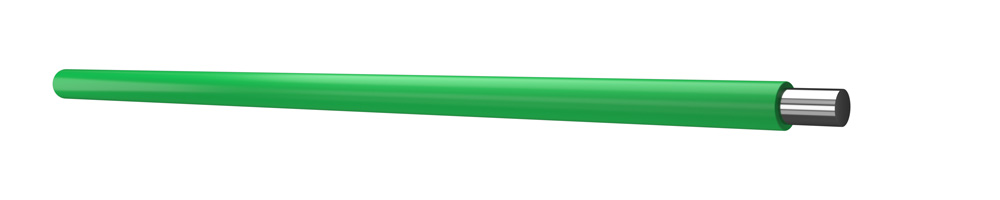

H05S-U
H05S-U
Kapalı alanlarda ve kuru yerlerde , yüksek sıcaklık ortamına sahip sabit tesislerde , dağıtım panoları , sıva altı ve yüzeye monte edilmiş kablo kanallarında ve dağıtım paneli bağlantılarında kullanılırlar.
| İletken | Elektrolitik mono bakır (Tavlanmış kızıl veya kalaylı) |
| İzolasyon | EI 2 Silikon |
| İletken | EN 60228 class 1 |
| Çalışma voltajı | 300 / 500 V |
| Test voltajı | 2000 V |
| Kısa devre voltajı | 5000 V |
| Çalışma sıcaklığı | -60°C…+180°C |
| Max. depolama sıcaklığı | +40° C |
| İzolasyon malzemesinin mekanik özellikleri | EN 50363-1 EN 60811-100 |
| Referans standartlar | TS EN 50525- 2- 41 |
| Elektrik testleri | EN 50395 |
| Halojensiz | EN 60754-1 EN 60754-2 |
| Kablo tipi Cable type | Kesit alanı Cross section (mm²) | Nominal Kablo Dış Çapı Nominal Cable Outer Diameter (Ømm) | Bakır ağırlığı Copper weight (kg/km) | Kablo ağırlığı Cable weight (kg/km) |
| ( * ) H05S-U | 0,50 | 2,45 | 4,58 | 10,52 |
| ( * ) H05S-U | 0,75 | 2,65 | 6,70 | 13,26 |
| ( * ) H05S-U | 1,00 | 2,80 | 9,00 | 16,11 |
| ( * ) H05S-U | 1,50 | 3,20 | 13,00 | 22,32 |
| ( * ) H05S-U | 2,50 | 3,85 | 22,00 | 34,65 |
