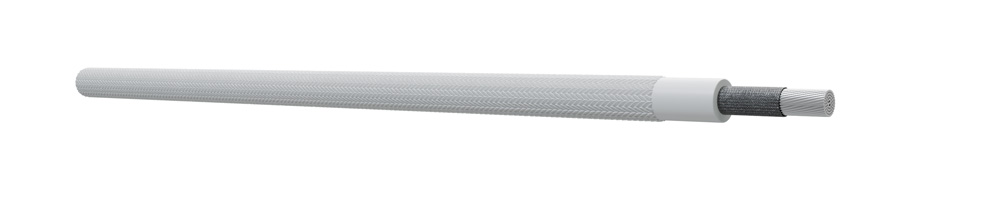

3661 BC-MVSIL
3661 BC-MVSIL
İç bağlantılarda kullanılırlar. UL dosya no E231058
| İletken | Elektrolitik bükülü bakır(tavlanmış kızıl ASTM B3,kalaylı ASTM B33) |
| Ayırıcı katman | Ayırıcı bant (Opsiyonel) |
| İzolasyon | SR-silikon |
| Koruyucu katman | Silikon veya akrilik esaslı emülsiyon ile kaplanmış akrilik veya cam elyaf örgü. (Opsiyonel) |
| İletken | UL 758 Table 5.3 |
| Max. çalışma voltajı | 1100 Vac |
| Test voltajı | 3500 V |
| Çalışma sıcaklığı | 60 C…+180 C |
| Max. depolama sıcaklığı | +40°C |
| Referans standartlar | UL 758 style 3661 UL 1581 |
| Yangın davranışı | VW-1 and FT1 |
| Kesit aralığı | 16 AWG – 750 kcmils |
| Kablo tipi Cable Type | Kesit alanı Cross section | Nominal kablo dış çapı Nominal cable outer diameter (Ømm) | Bakır ağırlığı Copper weight (kg/km) | Kablo ağırlığı Cable weight (kg/km) |
| 3661 MVSIL | AWG 16 | 3,69 | 12,20 | 27,32 |
| 3661 MVSIL | AWG 14 | 4,02 | 18,87 | 35,83 |
| 3661 MVSIL | AWG 12 | 4,76 | 30,00 | 52,38 |
| 3661 MVSIL | AWG 10 | 5,33 | 48,15 | 74,22 |
| 3661 MVSIL | AWG 8 | 6,58 | 78,31 | 116,53 |
| 3661 MVSIL | AWG 6 | 7,59 | 124,58 | 169,68 |
| 3661 MVSIL | AWG 4 | 9,40 | 207,63 | 276,56 |
| 3661 MVSIL | AWG 2 | 11,07 | 329,76 | 417,51 |
| 3661 MVSIL | AWG 1 | 12,40 | 415,26 | 522,98 |
| 3661 MVSIL | AWG 1/0 | 13,13 | 487,00 | 600,77 |
| 3661 MVSIL | AWG 2/0 | 14,60 | 648,84 | 785,72 |
| 3661 MVSIL | AWG 3/0 | 17,30 | 833,95 | 1033,99 |
| 3661 MVSIL | AWG 4/0 | 19,00 | 1051,50 | 1285,04 |
| 3661 MVSIL | 250 kcmil | 20,40 | 1160,00 | 1424,24 |
| 3661 MVSIL | 300 kcmil | 22,30 | 1486,60 | 1800,75 |
| 3661 MVSIL | 350 kcmil | 23,80 | 1740,41 | 2089,70 |
| 3661 MVSIL | 400 kcmil | 24,50 | 1860,00 | 2215,36 |
| 3661 MVSIL | 500 kcmil | 28,10 | 2465,58 | 2949,46 |
