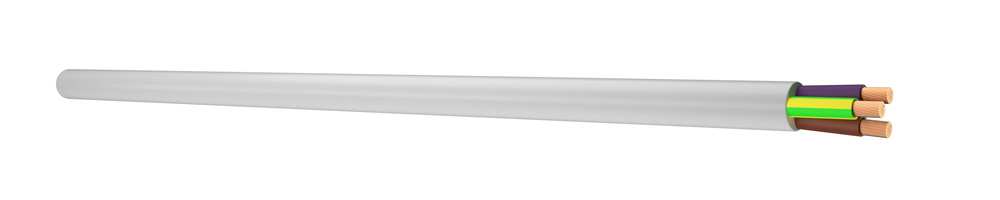

H05Z1Z1-F
H05Z1Z1-F
Hafif mekanik zorlamaların olduğu, evlerde kullanılan cihazların sabit besleme bağlantılarında, mutfakta, ofiste, kapalı, kuru, buharlı ve nemli yerlerde kullanılır. LSZH-FR izolasyon ve dış kılıftan yapılmış olan bu kablolar yangın esnasında alevi iletmezler, zehirli gaz ve yoğun duman çıkarmaz korozif ortam oluşturmazlar. Alev geciktirici özelliktedirler.
İletken | Elektrolitik esnek bakır(tavlanmış kızıl veya kalaylı) |
İzolasyon | TI 6 LSZH-FR termoplastik polimer |
Kılıf | TM 7 LSZH-FR termoplastik polimer |
Elektrolitik bakır LSZH-FR termoplastik polimer ile izole edilir. LSZH-FR termoplastik polimer dış kılıf uygulanır.
İletken | EN 60228 class 5 |
Çalışma voltajI | 300 / 500 V |
Test voltajı | 2000 V |
Çalışma sıcaklığı | -15°C…+70°C |
Max. depolama sıcaklığI | +40° C |
İzolasyon malzemesi | EN 50363-7 |
Dış kılıf malzemesi | EN 50363-8 |
Referans standartlar | TS 50525-3-11 |
Elektrik testleri | EN 50395 |
Duman yoğunluğu | EN 61034-2 |
Halojen asit gaz miktarı | EN 60754-1 |
Gazların asidik derecesi | EN 60754-2 |
Alev geciktirme dikey alev ilerlemesi | EN 60332-1-2 |
Elektrolitik bakır LSZH-FR termoplastik polimer ile izole edilir. LSZH-FR termoplastik polimer dış kılıf uygulanır.
Kablo tipi Cable type | Damar sayısı Number of cores | Kesit alanı Cross section (mm²) | Nominal kablo dış çapı Nominal cable outer diameter (Ømm) | Bakır ağırlığı Copper weight (kg/km) | Kablo ağırlığı Cable weight (kg/km) | |
H05Z1Z1-F | 2 | x | 0,75 | 6,45 | 12,73 | 59,43 |
H05Z1Z1-F | 3 | x | 0,75 | 6,80 | 19,09 | 70,56 |
H05Z1Z1-F | 4 | x | 0,75 | 7,40 | 25,45 | 85,78 |
H05Z1Z1-F | 5 | x | 0,75 | 8,30 | 31,82 | 107,77 |
H05Z1Z1-F | 2 | x | 1,00 | 6,75 | 16,97 | 67,96 |
H05Z1Z1-F | 3 | x | 1,00 | 7,15 | 25,45 | 81,66 |
H05Z1Z1-F | 4 | x | 1,00 | 8,00 | 33,94 | 103,59 |
H05Z1Z1-F | 5 | x | 1,00 | 8,75 | 42,42 | 125,50 |
H05Z1Z1-F | 2 | x | 1,50 | 7,65 | 23,96 | 88,53 |
H05Z1Z1-F | 3 | x | 1,50 | 8,30 | 35,94 | 111,07 |
H05Z1Z1-F | 4 | x | 1,50 | 9,25 | 47,91 | 140,46 |
H05Z1Z1-F | 5 | x | 1,50 | 10,40 | 59,89 | 176,54 |
H05Z1Z1-F | 2 | x | 2,50 | 9,30 | 40,10 | 135,59 |
H05Z1Z1-F | 3 | x | 2,50 | 10,10 | 60,15 | 170,01 |
H05Z1Z1-F | 4 | x | 2,50 | 11,05 | 80,19 | 210,46 |
H05Z1Z1-F | 5 | x | 2,50 | 12,30 | 100,24 | 262,19 |
H05Z1Z1-F | 2 | x | 4,00 | 10,60 | 64,70 | 186,07 |
H05Z1Z1-F | 3 | x | 4,00 | 11,45 | 97,05 | 235,48 |
H05Z1Z1-F | 4 | x | 4,00 | 12,50 | 129,40 | 291,29 |
H05Z1Z1-F | 5 | x | 4,00 | 14,10 | 161,75 | 369,38 |
