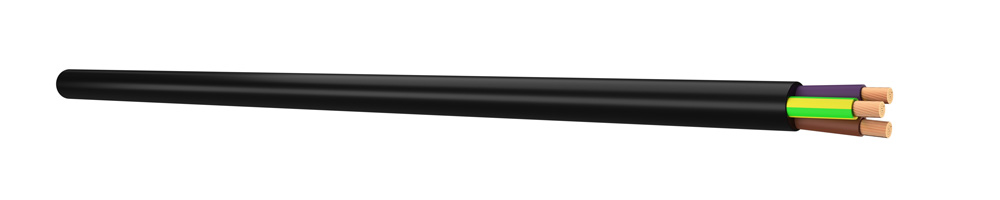

H03Z1Z1-F
H03Z1Z1-F
Hafif mekanik zorlamaların olduğu, evlerde kullanılan cihazların sabit besleme bağlantılarında, mutfakta, ofiste, kapalı, kuru, buharlı ve nemli yerlerde kullanılır. LSZH-FR izolasyon ve dış kılıftan yapılmış olan bu kablolar yangın esnasında alevi iletmezler, zehirli gaz ve yoğun duman çıkarmaz, korozif ortam oluşturmazlar. Alev geciktirici özelliktedirler.
| İletken | Elektrolitik esnek bakır(tavlanmış kızıl veya kalaylı) |
| İzolasyon | TI 6 LSZH-FR termoplastik polimer |
| Kılıf | TM 7 LSZH-FR termoplastik polimer |
Elektrolitik bakır LSZH-FR termoplastik polimer ile izole edilir. LSZH-FR termoplastik polimer dış kılıf uygulanır.
| İletken | EN 60228 class 5 |
| Çalışma voltajı | 300 / 300 V |
| Test voltajı | 2000 V |
| Çalışma sıcaklığı | -15°C…+70°C |
| Max. depolama sıcaklığı | +40° C |
| İzolasyon malzemesi | EN 50363-7 |
| Dış kılıf malzemesi | EN 50363-8 |
| Referans standartlar | TS 50525-3-11 |
| Elektrik testleri | EN 50395 |
| Duman yoğunluğu | EN 61034-2 |
| Halojen asit gaz miktarı | EN 60754-1 |
| Gazların asidik derecesi | EN 60754-2 |
| Alev geciktirme dikey alev ilerlemesi | EN 60332-1-2 |
| Kablo tipi Cable type | Damar sayısı Number of cores | Kesit alanı Cross section (mm²) | Nominal kablo dış çapı Nominal cable outer diameter (Ømm) | Bakır ağırlığı Copper weight (kg/km) | Kablo ağırlığı Cable weight (kg/km) | |
| H03Z1Z1-F | 2 | x | 0,50 | 5,30 | 8,89 | 40,37 |
| H03Z1Z1-F | 3 | x | 0,50 | 5,65 | 13,33 | 48,19 |
| H03Z1Z1-F | 4 | x | 0,50 | 6,10 | 17,78 | 58,65 |
| H03Z1Z1-F | 2 | x | 0,75 | 5,65 | 12,73 | 48,06 |
| H03Z1Z1-F | 3 | x | 0,75 | 6,00 | 19,09 | 58,06 |
| H03Z1Z1-F | 4 | x | 0,75 | 6,55 | 25,45 | 71,36 |
