GTŞ-TDK
GTŞ-TDK
GTŞ-TDK

FE 180 PH 15…120

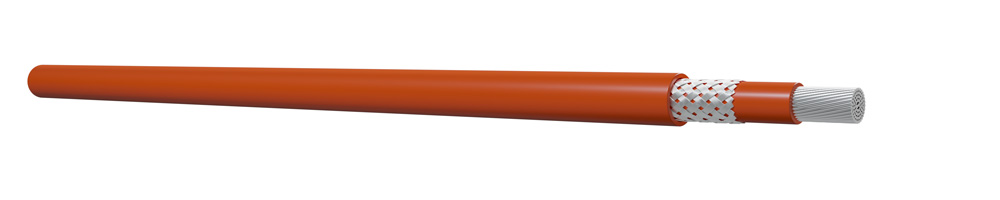

1616 2860 1672 GTS TDK

Kablolar yangın esnasında en az 180 dakika boyunca alev altında çalışmaya devam edebilirler. Ortam sıcaklığının yüksek olduğu ve elektromanyetik dış faktörlerden korunması gereken yerlerde; Çelik, Cam, Gemi İnşa ve Kimya Sanayi gibi alanlarda güç ve sinyalizasyon kablosu olarak kullanılabilirler. Kabloların en önemli özelliği özel silikondan yapılmış olmalarıdır. Bu kabloları yangına dayanıklı diğer kablolardan ayıran özellik sıcak ortamda ve alev altında izolasyon yapısı bozulmadığı için akım taşıma kapasitesinde herhangi bir değişiklik olmamasıdır. Ayrıca aleve maruz kaldıklarında tamamen seramize olurlar ve yanan damlama yapmazlar.

İletkenElektrolitik bükülü veya esnek bakır

(tavlanmış,kızıl veya kalaylı)

İzolasyonLSZH-FR Özel seramik silikon
EkranBakır örgü(%85 kapama)
KılıfLSZH-Özel seramik silikon

Elektrolitik bakır LSZH-FR özel seramik silikon ile izole edilir.%85 kapama oranıyla kalaylı telden yapılmış bakır örgü ekran uygulanır. LSZH-FR özel silikon dış kılıf uygulanır.

İletkenEN 60228 class 2,5,6
Nominal çalışma voltajı0,6 / 1,0 kV
Test voltajı2000 V
Kısa devre voltajı5000 V
Çalışma sıcaklığı-60°C…200°C
Max. depolama sıcaklığı+40 C
Duman yoğunluğuEN 61034-2
Halojen asit gaz miktarıEN 60754-1
Gazların asidik derecesi (pH)EN 60754-2
Alev ilerlemesiEN 60332-3-24 Cat C
Alev damlamasıEN 60332-1-3
Yangına dayanıklılıkEN 50200 PH 15..120

EN 50362 PH 15..120

Devre bütünlüğüIEC 60331-21 FE 180

BS 6387 CWZ

Kablo tipi
Cable type
Kesit alanı
Cross section
(mm²)
Nominal kablo dış çapı
Nominal cable outer diameter
(Ømm)
Bakır ağırlığı
Copper weight
(kg/km)
Kablo ağırlığı
Cable weight
(kg/km)
GTŞ-TDK0,353,907,223,1
GTŞ-TDK0,504,108,725,9
GTŞ-TDK0,754,3011,029,5
GTŞ-TDK1,004,6013,435,0
GTŞ-TDK1,505,1017,843,4
GTŞ-TDK2,505,7026,958,3
GTŞ-TDK4,006,4040,679,5
GTŞ-TDK6,007,6557,8113,7
GTŞ-TDK10,009,7597,1188,6
GTŞ-TDK16,0012,10149,6283,3
GTŞ-TDK25,0014,30227,7412,9
GTŞ-TDK35,0016,20318,0552,7
GTŞ-TDK50,0018,40440,5739,2
GTŞ-TDK70,0021,20628,31013,0
GTŞ-TDK95,0023,15807,21259,3
GTŞ-TDK120,0025,401033,31565,6
GTŞ-TDK150,0029,101371,92060,3
GTŞ-TDK185,0032,001599,42431,4
GTŞ-TDK240,0035,452202,23192,4
