Kablolar yangın esnasında en az 180 dakika boyunca alev altında çalışmaya devam ederler. Hava alanları, müzeler, otoban tünelleri, sinemalar, tiyatrolar, otel, hastane, okul, alışveriş ve iş merkezleri gibi toplu alanlarda ve demirçelik, cam ve çimento endüstrilerinde kullanılırlar. Kabloların en önemli özelliği özel seramize silikon ile izole edilmiş olmalarıdır. Bu kablolar yangına dayanıklı diğer kablolardan ayıran özelliği sıcak ortamda ve alev altında izolasyon yapısı bozulmadığı için akım taşıma kapasitesinde herhangi bir değişiklik olmamasıdır.
İletken | Elektrolitik katı veya bükülü (tavlanmış,kızıl veya kalaylı) |
İzolasyon | LSZH-FR Seramik Silikon polimer |
Dolgu maddesi | LSZH-FR termoplastik kompaund |
Ayırcı katman | Cam elyaf bant |
Kılıf | LSZH-FR termoplastik kompaund |

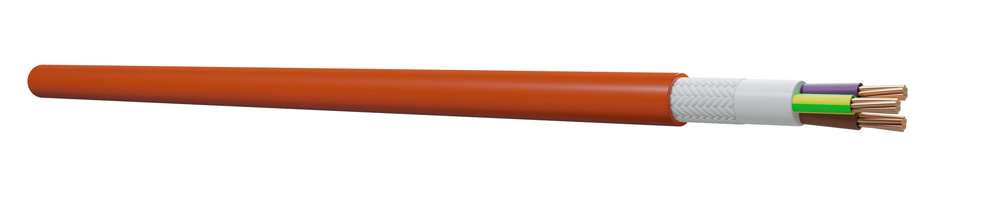

Elektrolitik bakır LSZH-FR seramik silikon ile izole edilir. Tüm damarlar kendi aralarında katmanlar halinde bükülür ve LSZH-FR termoplastik dolgu maddesi uygulanır. Cam elyaf bant helisel şekilde sarılır. LSZH-FR termoplastik dış kılıf uygulanır.
İletken | EN 60228 class 1/2 |
Nominal çalışma voltajı | 0,6 / 1,0 kV |
Test voltajı | 2000 V |
Kısa devre voltajı | 5000 V |
Çalışma sıcaklığı | -25 C..+90 C |
Max. depolama sıcaklığı | +40 C |
Referans standartlar | TS HD 604 S1/+A3 |
Duman yoğunluğu | EN 61034-2 |
Halojen asit gaz miktarı | EN 60754-1 |
Gazların asidik derecesi (pH) | EN 60754-2 |
Alev ilerlemesi | EN 60332-3-24 Cat C |
Alev damlaması | EN 60332-1-3 |
Yangına dayanıklılık | EN 50200 PH 15..120 EN 50362 PH 15..120 |
Devre Bütünlüğü | IEC 60331-21 FE 180 BS 6387 CWZ |
Kablo tipi Cable type | Damar sayısı Number of cores | Kesit alanı Cross section (mm²) | Nominal kablo dış çapı Nominal cable outer diameter (Ømm) | Bakır ağırlığı Copper weight (kg/km) | Kablo ağırlığı Cable weight (kg/km) | |
BSK | 1 | x | 1,50 | 7,60 | 13,1 | 84,4 |
BSK | 1 | x | 2,50 | 8,00 | 22,2 | 100,0 |
BSK | 1 | x | 4,00 | 8,65 | 35,9 | 125,5 |
BSK | 1 | x | 6,00 | 9,15 | 53,1 | 150,7 |
BSK | 1 | x | 10,00 | 11,15 | 90,8 | 238,2 |
BSK | 1 | x | 16,00 | 12,55 | 145,4 | 319,4 |
BSK | 2 | x | 1,50 | 10,65 | 26,3 | 161,5 |
BSK | 3 | x | 1,50 | 11,10 | 39,4 | 183,6 |
BSK | 4 | x | 1,50 | 11,85 | 52,5 | 214,7 |
BSK | 5 | x | 1,50 | 12,75 | 65,7 | 252,6 |
BSK | 2 | x | 2,50 | 11,45 | 44,4 | 199,4 |
BSK | 3 | x | 2,50 | 12,00 | 66,7 | 231,6 |
BSK | 4 | x | 2,50 | 12,85 | 88,9 | 275,0 |
BSK | 5 | x | 2,50 | 13,85 | 111,1 | 326,7 |
BSK | 2 | x | 4,00 | 12,80 | 71,7 | 263,5 |
BSK | 3 | x | 4,00 | 13,45 | 107,6 | 311,2 |
BSK | 4 | x | 4,00 | 14,70 | 143,4 | 382,9 |
BSK | 5 | x | 4,00 | 15,90 | 179,3 | 458,3 |
BSK | 2 | x | 6,00 | 13,80 | 106,3 | 325,1 |
BSK | 3 | x | 6,00 | 14,70 | 159,4 | 399,0 |
BSK | 4 | x | 6,00 | 15,85 | 212,5 | 484,7 |
BSK | 5 | x | 6,00 | 17,45 | 265,6 | 592,6 |
BSK | 2 | x | 10,00 | 17,60 | 181,5 | 549,8 |
BSK | 3 | x | 10,00 | 18,85 | 272,3 | 677,7 |
BSK | 4 | x | 10,00 | 20,65 | 363,0 | 843,5 |
BSK | 5 | x | 10,00 | 22,55 | 453,8 | 1025,9 |
BSK | 2 | x | 16,00 | 19,95 | 290,9 | 742,1 |
BSK | 3 | x | 16,00 | 21,45 | 436,3 | 927,7 |
BSK | 4 | x | 16,00 | 23,30 | 581,8 | 1147,3 |
BSK | 5 | x | 16,00 | 26,15 | 727,2 | 1441,5 |
