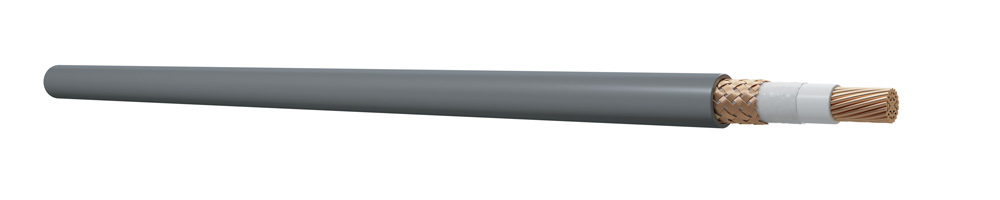

M2XCH
M2XCH
Gemi, diğer deniz araçları ve offshore (açık deniz) uygulamalarında güverte altı, kuru, nemli ve buharlı ortamlarda sabit tesisat güç ve kontrol kablosu olarak kullanılır.
| İletken | Elektrolitik bükülü veya esnek bakır (çıplak veya kalaylı) |
| İzolasyon | HF XLPE halojensiz çapraz bağlı polietilen |
| Ayırıcı | PES bant |
| Ekran | Bakır örgü |
| Kılıf | HM4-SHF1 halojensiz yangına dayanıklı termoplastik poliolefin |
| İletken | EN 60228 class 2-5 |
| Nominal çalışma voltajı | 0,6/1,0kV (1.2 kV) |
| Test voltajı (a.c) | 3,5 kV |
| Çalışma sıcaklığı | -40° C…+90° C |
| Max. depolama sıcaklığı | +40° C |
| Referans standartlar | IEC 60092-353 IEC 60092-350 IEC 60092-360 |
| Halojen asit gaz miktarı | IEC 60754-1 |
| Florin miktarı | IEC 60684-2 |
| Duman yoğunluğu | IEC 61034-1 IEC 61034-2 |
| Gazların asidik derecesi | IEC 60754-2 |
| Alev ilerlemesi | IEC 60332-3-22 Cat A IEC 60332-1-2 |
| Kablo tipi Cable type | Damar sayısı Number of cores | Kesit alanı Cross section (mm²) | Nominal Kablo Dış Çapı Nominal Cable Outer Diameter (Ømm) | Bakır ağırlığı Copper weight (kg/km) | Kablo ağırlığı Cable weight (kg/km) | |
| M2XCH | 1 | x | 1,00 | 5,4 | 8,5 | 46,6 |
| M2XCH | 1 | x | 1,50 | 5,6 | 12,0 | 52,8 |
| M2XCH | 1 | x | 2,50 | 6,0 | 20,0 | 66,2 |
| M2XCH | 1 | x | 4,00 | 6,6 | 32,4 | 85,0 |
| M2XCH | 1 | x | 6,00 | 7,1 | 48,3 | 107,6 |
| M2XCH | 1 | x | 10,00 | 8,3 | 84,3 | 159,1 |
| M2XCH | 1 | x | 16,00 | 9,8 | 134,3 | 229,0 |
| M2XCH | 1 | x | 25,00 | 11,5 | 210,2 | 332,8 |
| M2XCH | 1 | x | 35,00 | 12,7 | 298,2 | 440,4 |
| M2XCH | 1 | x | 50,00 | 14,9 | 418,1 | 620,7 |
| M2XCH | 1 | x | 70,00 | 17,5 | 602,7 | 864,7 |
| M2XCH | 1 | x | 95,00 | 18,7 | 780,7 | 1065,6 |
| M2XCH | 1 | x | 120,00 | 20,9 | 1005,1 | 1344,8 |
| M2XCH | 1 | x | 150,00 | 24,3 | 1295,8 | 1739,5 |
| M2XCH | 1 | x | 185,00 | 26,9 | 1515,0 | 2047,7 |
| M2XCH | 1 | x | 240,00 | 30,1 | 2110,9 | 2742,9 |
| * Tablodaki tüm kesitler belge kapsamındadır. | ||||||
