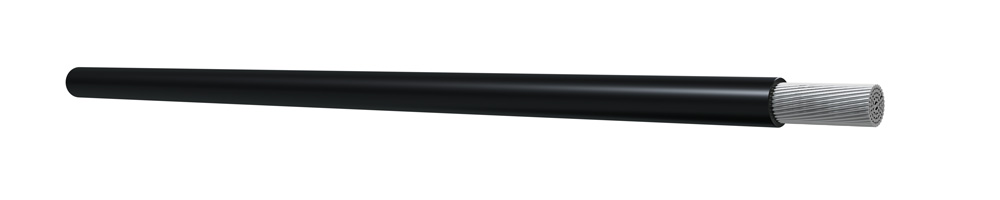

4GKW
4GKW
Halojensiz çapraz bağlı poliolefin izoleli 4GKW kablo tipi, raylı araçların içinde ve dışında zorlu çevre koşullarında sabit ve korumalı kurulum için uygundur. Bu kablolar, lambalar, ısıtıcılar ve anahtarlama düzeneği gibi sabit veya kısmen hareketli elektrikli parçaları bağlamak için uygundur.
| İletken | Elektrolitik kalaylı esnek bakır |
| İzolasyon | EI109 tipi çapraz bağlı poliolefin izolasyon |
| İletken | EN 60228 Class5 |
| Çalışma voltajı | 1,8/3 kV |
| Test voltajı | 6,5 (RMS) / 15 (DC) kV |
| Yapı | EN 50264-3-1 |
| Tehlike sınıfı | EN 45545’e göre HL1-HL3 |
| Genel gereklilikler | EN 50264-1 |
| Elektriksel testler | EN 50305 |
| Elektriksel olmayan testler | EN 50264-1 |
| Yağ ve yakıt dayanımı | EN 60811-401 |
| Alev altında davranış | IEC 60332-1-2 EN 60332-3-24 |
| Duman yoğunluğu | EN 61034-2 |
| Kesit alanı | Nominal kablo Çapı | Bakır ağırlığı | Kablo ağırlığı |
| Cross section | Nominal cable outer diameter | Copper weight | Cable weight |
| (mm 2) | (mm) | (kg/ km) | (kg/ km) |
| 1,50 | 5,69 | 11,86 | 45,50 |
| 2,50 | 6,13 | 19,85 | 57,60 |
| 4,00 | 6,67 | 32,03 | 74,80 |
| 6,00 | 7,21 | 47,86 | 95,70 |
| 10,00 | 8,21 | 83,48 | 141,45 |
| 16,00 | 9,60 | 133,00 | 203,00 |
| 25,00 | 10,72 | 208,13 | 286,00 |
| 35,00 | 11,90 | 295,21 | 382,00 |
| 50,00 | 13,40 | 413,98 | 519,00 |
| 70,00 | 15,60 | 596,70 | 714,00 |
| 95,00 | 17,10 | 773,00 | 920,00 |
| 120,00 | 18,90 | 995,13 | 1161,00 |
| 150,00 | 21,40 | 1283,01 | 1434,00 |
| 185,00 | 23,57 | 1500,00 | 1740,00 |
| 240,00 | 26,35 | 2090,00 | 2266,00 |
| 300,00 | 27,30 | 2562,82 | 2839,00 |
